]]>可擴展的動態測量系統
Spider-80Xi多通道數據采集系統，它同Spider-80X一樣，可組合多個Spider模塊。當前有兩種不同的機架，一種可連接64個輸入通道（64通道數據采集儀），另一個連接32個輸入通道（32通道數據采集儀）。一個Spider系統可以擴展至512個通道，所有通道同時采樣。專用大容量存儲硬盤（250GB固態硬盤）以102.4KHz/通道的頻率記錄所有輸入通道的時間信號。精確的時間同步，使所有的通道在頻域上可以獲得完美的相位匹配特性。無論是否在同一個Spider前端，實時FFT、倍頻程、階次跟蹤或者振動控制函數等功能都是可用的。
便攜性配置
Spider-80Xi是一個輕巧、緊湊型高通道數據采集系統和動態信號分析系統，設有64個通道，機架重量小于10.5Kg，它便于攜帶，非常適合現場測試。
Spider80Xi是Spider-80X的精簡版，它的設計去除了機架內每個模塊卡的外殼。Spider-80Xi的模塊卡被固定在一個機架中，不支持熱插拔操作。重量和尺寸都得到了進一步精簡，單手便可攜帶。
高動態測量范圍
Spider的性能在同行業的高通道動態測量系統產品中位于前列，擁有專利，150dB的輸入通道測量范圍（在時域中定義）。每個測量通道檢測小至6μV和大至±20 V這種高動態范圍技術使得Spider-80Xi不需要象傳統數據采集設備那樣設置輸入量程/放大系數。
動態測量功能
Spider-80Xi執行許多動態信號分析功能，包括數據記錄，(+,-,*,/)等算數運算,積分，微分，加窗函數，FFT譜，平均值，功率譜，互譜，傳遞函數FRF，相干分析，實時過濾，RMS，正弦掃頻，極限值，警報/終止等。
黑盒工作模式
Spider-80Xi能使用黑盒模式，它容許脫離PC進行數據采集操作。在這個模式下，PC電腦只用于測試前配置系統，然后在測試完成后下載數據。測試期間，前端可按照預先設定的時間表或各種外部設備如使用Wi-FI的PDA或IPad操作。
實時信號分析功能
◎數學運算(+、-、*、/)、積分/微分、RMS、峰值、平均、概率統計。
◎加窗、FFT、ZoomFFT、自功譜/互功譜、頻率響應FRF，相干、自相關。
◎實時濾波器：抽點、IIR、FIR、FIR-Remez、FIR-Window
◎倍頻程分析、階次跟蹤、閾值報警等
振動控制功能
隨機、正弦、經典沖擊、正弦+隨機、隨機+隨機、正弦+隨機+隨機、共振搜索與駐留、瞬態沖擊、沖擊響應譜、路譜仿真等
Spider-80Xi動態信號分析系統64通道數前端配置
Spider-80Xi動態信號分析系統背面配置
Spider-80Xi動態信號分析系統32通道數前端配置
The post Spider-80Xi便攜式多通道數據采集系統與64通道數據采集儀 appeared first on 杭州銳達數字技術有限公司.
]]>The post CoCo80X手持式動態信號分析儀、頻譜分析儀與數據采集儀 appeared first on 杭州銳達數字技術有限公司.
]]>CoCo-80X 動態信號分析儀
CoCo-80X是Crystal Instruments公司的新一代手持式數據記錄儀、動態信號分析儀和頻譜分析儀。它適用于廣泛的行業，包括石化，造紙，鋼鐵和其它金屬，汽車，航空，航天，電子和軍事等，這些需要快速，方便，準確的數據記錄和分析，以及實時機器狀態監測解決方案的行業。
COCO-80X是一款堅固耐用，輕巧，電池供電的手持系統,該系統擁有無與倫比性能和精度的。與硬鍵相結合，多點觸控功能的觸摸屏被設計為一個直觀的用戶界面，它提供了各種各樣的分析功能。
在原有的CoCo-80的成功的基礎上，新的COCO-80X擁有更快的速度，更大的屏幕，以及更多的連接選項。一個明顯更強大的處理器，使數字信號處理器更快，更可靠，更復雜的實時處理。該手持式系統配備了多點觸控功能的7.0明亮英寸的彩色液晶顯示屏，以及一個物理鍵盤。通過USB2.0端口柔性連接，1000Base-T以太網端口，支持802.11 b/ g / n的Wi-Fi連接，SD卡接口，HDMI接口，CAN總線/串行端口，立體聲耳機和麥克風插孔，以及GPS。
COCO-80X連接到PC后可以下載文件，可以遠程控制操作，或者通過網絡連接的多個裝置來升級軟件。
COCO-80X配備8個基于軟件的輸入通道。每個COCO-80X附帶8個完整的功能測試輸入通道。嵌入式固件包含一個密鑰，這個密匙可以啟用已經購買的軟件。這意味著最初購買作為2通道的CoCo-80X可以通過購買升級遠程升級到4,6，或8個通道。 每個模擬輸入由兩個24位ADC和DSP實現美國專利號7302354 B2交叉路徑標定技術實現動態范圍優于150dBFS的動態范圍的DSP提供服務。測量時間歷程被存儲在（按照IEEE 754-2008）32位單精度浮點格式，并使用浮點運算執行所有后續的信號處理。通過160分貝/倍頻程的抗混疊濾波器提供從0.48 Hz至102.4KHz54階采樣率超過150dB（別名數據從直流到45%的受保護的任何選擇的采樣率）。8 個通道是匹配在?0.1 dB之內的振幅和?1 °的相位之內幅度。
動態信號分析儀軟件功能
機械故障診斷方面
包括：路徑采集、包絡解調譜、動平衡、錘擊測試、啟停機分析、時間平均等
實時信號分析方面
包括：數學運算(+、-、*、/)、積分/微分、RMS、峰值、平均、概率統計。加窗、FFT、ZoomFFT、自功譜/互功譜、頻率響應FRF，相干、自相關。實時濾波器：抽點、IIR、FIR、FIR-Remez、FIR-Window、連續數據記錄、倍頻程分析與聲級計、階次跟蹤、自動檢測與閾值報警、振動烈度、模態數據采集、沖擊響應譜分析（SRS）等
視頻演示頻譜分析儀CoCo-80X
CoCo80X還支持CAN-BUS、GPS、Wi-Fi等
（ISO11898-1＆2）CAN總線的數字輸入允許同步測量汽車的速度，發動機轉速和/或任意的數百種性能變量通過其控制區域網絡（CAN）跟蹤。只需簡單的將汽車的SAE J1962依次的插入汽車的車載診斷（OBD II）連接器就可以添加額外的時間信號到您的量程里了。內置GPS功能，記錄汽車行駛軌跡。
CoCo-80X能夠準確地測量和記錄動態和靜態信號。SD卡同時記錄和存儲8個通道的數據，這些數據在執行實時頻率和時間域計算時達?102.4 KHz。嵌入式信號源的通道提供了多個與輸入采樣率同步標準波形。在數據采集過程中轉速表可以測量轉速。信號源和轉速表共用一個LEMO連接器。內置WIFI功能，PC鏈接設備后，通過CoCo EDM軟件直接下載采集的數據。
在另外的數據采集和廣泛的FFT頻譜分析功能，COCO-80X提供了先進的實時分析功能，包括變焦光譜，文件導出，FIR和IIR數字濾波器，柱狀圖，統計，階次跟蹤，分數倍頻分析跟蹤，聲度表，轉子平衡，振動強度，模態數據采集，自動測試和限制檢查，正弦掃頻，沖擊響應譜和基于振動數據采集功能。
CoCo-80X的硬件平臺支持動態信號分析儀（DSA）。每個工作模式有其自己的用戶界面和導航結構。 DSA模式是專為結構分析和力學性能試驗而設計的。它被廣泛應用到電氣測量，聲學分析，以及其它應用中。
可以通過因特網下載進行固件更新或者當沒有因特網時還可以通過SD卡下載更新。
CoCo-80X支持可動態切換多種語言。它配備了英語，中國，日本，法語和西班牙語。
COCO-80X輕便的外形和電池長時間帶電（可多配），使它成為便攜式的DSA解決方案
COCO-80X動態信號分析儀
COCO-80X配備了多種連接選項。
CoCo-80X 2,4,8,接口配置
GPS功能包括：信號錄制過程中自動記錄所有的位置數據。用戶還可以通過易于使用的GPS功能來查看實時位置數據(可選)
Wi-Fi連接到PC*COCO-80X配備無線。它可以連接到Wi-Fi局域網或互聯網傳送數據或控制信號。（可選）
The post CoCo80X手持式動態信號分析儀、頻譜分析儀與數據采集儀 appeared first on 杭州銳達數字技術有限公司.
]]>The post iPad上的振動測試應用 appeared first on 杭州銳達數字技術有限公司.
]]>EDM軟件在ipad振動測試上的應用
振動測試的ipad的應用
Ipad上的EDM（工程數據管理）應用程序是一個在蘋果ipad上進行振動控制和實時數據處理的一個軟件程序設計。它支持EDM PC軟件上傳的FFT，隨機和正弦測試。EDM應用程序也可以在ipad上直接創建測試。通過無線網絡，可以在你的ipad和任何spider單元進行無線連接，ipad上的EDM應用程序允許工程師監測和控制測試設置和測量，瀏覽當前的測試設置和過去運行的測量，或重新創建新的測試配置。寬范圍的顯示類型和布局提供了在線數據瀏覽和實時交互。
帶測試狀態的屏幕截圖可以當作一個測試報告，用一個命令發給多個接受者。Ipad上的EDM應用程序可以在蘋果itunes store上下載。
使用ipad給測量工程師帶來額外的自由，測試監測信號在 iPad上實時顯示時，工程師可以在實驗室自由走動，也可以控制振動測試。iPad上的EDM是唯一需要驅動spider硬件的軟件。
Download more information:
晶鉆儀器的EDM軟件可以作為ipad的應用程序
Ipad應用程序EDM的版本允許用戶創建一個方便、模塊化的振動測試系統
The post iPad上的振動測試應用 appeared first on 杭州銳達數字技術有限公司.
]]>The post ME’scope 結合 Spider-80X 動態測量系統 appeared first on 杭州銳達數字技術有限公司.
]]>ME’scope系列
spider-80X和ME’scopeVES系列
ME’scopeVES支持晶鉆儀器的spider-80X。spider-80X動態測量系統作為前端工作，集成了數據采集功能直接向ME’scope導入數據。
ME’scope VES系列
ME’scope VES是一個家族式的軟件包和選項，使你更加容易觀察、分析在機械和結構中的噪聲與振動問題。在機器運行或結構受迫振動時，ME’scope用來顯示和分析多通道的時間或頻率數據。
- 顯示時域信號和計算頻域信號
- 對前端所有的通道參數使用電子表格
- 對實時顯示信號使用scope模式
- 在連接結構模型上顯示測量位置
- 累積直接測量到一個連接的數據塊
- 使用觸發控制接受或拒絕
- 使用力窗或指數窗
更多關于 ME’Scope信息, 請訪問: http://vibetech.com/go.cfm/en-us/content/mescope
在支撐部件模態分析
在支撐部件模態分析
The post ME’scope 結合 Spider-80X 動態測量系統 appeared first on 杭州銳達數字技術有限公司.
]]>The post Spider-80X 應用程序接口 appeared first on 杭州銳達數字技術有限公司.

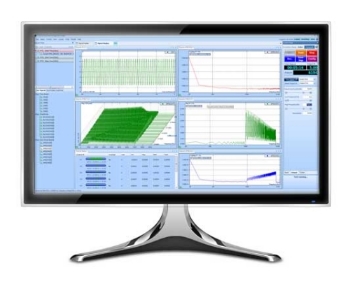

]]>Spider-80X API 應用程序接口

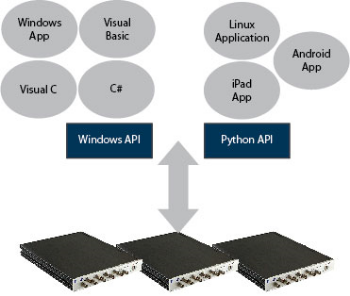

晶鉆儀器spider-80X應用編程接口是集windows動態鏈接庫或Python API外部應用程序來提供簡單的訪問接口和控制spider80-X硬件。
如果使用windows操作系統，用戶可以自己的程序語言（VC, VB 或C#）來開發應用程序。如果使用Linux 或 Android，可以使用Python API接口。
spider-80或spider-80X基于字符串來定義系統命令。這樣廣泛兼容了各種連接工具API，腳本套接字信息和手持設備，便于未來的技術支持。
在模擬模式下運行API
Spider-80X的API包含一個模擬模式。這個有用的工具允許用戶開發程序，即使硬件沒有連接也可以。這個工具也可以使開發更有效，特別是當硬件不能被持續利用的時候。
- 一個或多個校準的Spider-80X系統
- Spider-80X API 庫
- 三個API樣本
- 源代碼
- Spider-80X的API產品宣傳冊
- Spider-80X的API的用戶指南
帶這些工具的晶鉆儀器，用戶可以輕松地構建和制定解決方案。Spider-80X提供高質量的數據捕獲和實時處理。Spider-80X的API庫提供強大的調用函數來控制硬件。API示例幫助用戶驗證連接，演示如何設置參數和觸發器。源代碼可以幫助程序員理解API在內部是如何工作的，從而減小工作負擔。
全方位的支持
任何開發項目最具挑戰的部分就是開頭，但，對于晶鉆儀器而言，我們可以處理和幫助用戶制定基本需求，如定義參數，命令和控制設置。CI甚至可以提供一個alpha版本的用戶應用程序，它包括所需與spider-80X交互的基本接口和命令。
晶鉆儀器為每個購買者提供為期一年的硬件質保和全面的技術支持。當需要校準spider80-X硬件或專用軟件校準系統時，所購產品可以返回公司進行校準。
The post Spider-80X 應用程序接口 appeared first on 杭州銳達數字技術有限公司.
]]>The post EDM-Cloud 遠程監控平臺 appeared first on 杭州銳達數字技術有限公司.
]]>EDM CLOUD – 遠程監控解決方案
EDM云軟件提供遠程監控解決方案，允許用戶在線訪問設備和數據。EDM云結合spider-80X系統，用戶可以創建模塊化遠程監控系統。每個spider-80X模塊都可以運行在黑盒模式下，這意味著模塊在脫離計算機控制下，獨立運行。spider-80X系統測量振動帶告警限制（時間塊信號，長記錄信號，RMS或峰值水平，諧波水平，功率譜，頻率響應，相位測試），各種帶告警限制的聲級計，溫度，濕度，電壓，應變。
典型的遠程監控應用包括：
- 風力發電機狀態監測
- 旋轉機械監測
- 施工噪聲
- 冷卻風扇振動監測
- 機場噪聲
- 公路隧道振動
- 鐵路隧道振動
下載完整的 EDM Cloud – 遠程監控解決方案演示
The post EDM-Cloud 遠程監控平臺 appeared first on 杭州銳達數字技術有限公司.
]]>The post EDM：實時監控 & 數據后處理軟件 appeared first on 杭州銳達數字技術有限公司.
]]>工程數據管理軟件 (EDM)
數據管理和后處理
EDM是晶鉆儀器集數據管理和振動測試文件后處理或動態信號分析為一體的軟件工具。它擁有簡潔的界面，可連接PC與一個或多個前端硬件。界面提供了拖拽、彈出菜單和點擊操作。軟件布局由現代網絡windows標準工具欄的使用標簽和色帶構成。數據的圖示是業內位于前列的，也可以定制，以滿足更廣泛的需求。EDM包含了所有你需要的功能，包括光標工具，管理和分析數據，報告生成，數據導出，對時間波形強大的后處理以及振動數據采集和數據庫管理。
動態信號分析和振動數據采集
EDM支持動態信號分析（DSA）和振動數據采集（VDC）模式。這兩種模式具有相似的操作感，但功能不同。DSA功能主要是利用頻譜分析技術進行后處理，而VDC功能主要是進行采集路徑設置，機器特征分析和趨勢。
在振動數據采集模式下，EDM用于創建和維護所有機器的層次型的數據庫和監測設備的運行狀態。給用戶的所有機器創建一個列表，測量點將在樹形列表中被監測。數據采集后，Coco下載數據到EDM，進行后處理，存儲，分析，趨勢分析和生成報告。
在路徑上制定一個測量前，路徑首先要在EDM中定義。對每個路徑都做這個操作，然后實地測量就可以記錄在這個路徑上了。
一旦這些路徑上傳到COCO上，就可以沿著這些路徑進行測量了。在沿著路徑采集數據后，可以將數據下載到PC上，然后使用EDM里的工具分析數據、繪制波形、頻譜和趨勢、打印報告和數據存檔。
后處理模式
在后處理模式中，EDM允許你瀏覽數據文件并迅速導入每個通道的屬性和內容。時間追蹤回放，利用游標和變焦功能可以查看信號屬性的詳細信息。EDM 后處理包括數據處理，實時濾波，FFT頻譜分析，曲線擬合THD，均方根計算，階次跟蹤，趨勢和警報。顯示包括時間流和頻譜，瀑布圖，彩圖，波特圖。后處理的數據可以導出，或生成報告。
EDM后處理包括一個方便的工具用于瀏覽原始文件，選擇其他的后處理。選中時間流數據，使用CSA技術分析，該過程使用圖形功能元素用于濾波、譜分析和時頻分析。
獨特的算法可以幫助你快速瀏覽任何部分的原始文件，即使文件包含千兆字節的數據。現代硬件比幾十年前更加精確，動態測量系統可以獲得更加精確的原始數據和覆蓋更寬的動態范圍。行業的發展趨勢是實現在數字域實現各種數據預處理功能而不是模擬域。這種預處理稱為數據調節。數據調節可以在實時分析儀或EDM后處理軟件中實現。
EDM中的數據調理包括加、減、乘、除、IIR濾波、FIR濾波、整合、分離、校準和其他數學操作，這些都可以應用到連續時間流信號中。所有的在數據調理中的信號均為連續信號，不包含任何間斷。
信號分析儀包括采集模式，和基于塊信號—塊信號處理的CSA。采集模式控制以固定塊大小的記錄的連續時間流信號是否被捕捉到。信號分析對塊信號或倍頻程濾波連續信號應用算法，比如頻譜分析。這種組合功能，FFT階次分析可以通過使用時間數據或轉速標記光譜來實現，也可以使用其他時變變量。典型應用包括旋轉機械分析和RPM或其他時變物理量，如溫度或壓力來處理汽車速度向上向下掃頻。
可配置信號分析
可以用可配置信號（CSA）來處理獲得的時間流信號，它允許你利用構建快定制算法。這樣，用戶根據自己特殊的需求來制定算法，從而滿足他們的需求。復雜的數學函數，比如數字濾波器可以以秒為單位，所有的基本運算可以設為默認。
基于ASAM-ODS
EDM是基于ASAM-ODS的數據模型。所有的工程單位都能在程序里得到很好的處理。這種強大的格式允許千兆級的數據文件可以立即被查看。
The post EDM：實時監控 & 數據后處理軟件 appeared first on 杭州銳達數字技術有限公司.
]]>The post EDM 動態信號分析軟件（DSA） appeared first on 杭州銳達數字技術有限公司.
]]>動態信號分析軟件
手持式 & 多通道數測量系統
手持式的COCO系列動態信號分析儀和spider-80X多通道測量系統為用戶提供了根據他們的需求靈活地來創建動態信號分析解決方案。可移植，遠程監控和加載操作在晶鉆儀器的DSA解決方案下都可以實現。
手持式DSA 軟件:
多通道數 DSA 軟件:
數據記錄
最大數據記錄速度：102.4KHZ，8個通道同時進行
實時頻譜帶寬：46KHZ
實時頻率響應+記錄速度：1個激勵+7個響應輸入，當時間流記錄禁用時，采樣率高達102.4KH，當時間流可用時，采樣率高達64KHZ。
聲學分析
COCO具備強大的倍頻程實時濾波分析運算功能。根據IEC和ISO標準，各種各樣的聲級計測量都可以進行運算。
全身振動
標準：符合ISO2631-1:1997
通道數：3通道（X,Y,Z）
應用：健康、舒適、感知、運動病
測試位置：坐著、站著、伏臥（躺）
頻率響應函數(FRF)
利用FFT技術，帶相位的FRF和相干函數可以通過多種激勵源來計算，包括白噪聲或粉紅噪聲。FRF還可以通過利用觸發瞬態捕捉和平均來進行計算。在正弦掃頻測試中，跟蹤濾波器用來獲得FRF。
階次跟蹤
原始時間流，實時階次跟蹤和階次譜，窄帶RPM譜和固定帶RPM譜，整個RPM頻譜和相對于轉速信號的帶相位信息的階次跟蹤都可測試。
采集模式
觸發設置顯示：用觸發設置創建一種特殊的顯示方式。用戶選擇采集模式，觸發源，觸發水平，觸發延遲和觸發條件。箭頭鍵可以用于以下三個功能：縮放窗口、移動窗口和改變觸發閾值的位置。觸發延遲可以通過左右鍵來操作。
觸發運行顯示：在手動觸發模式下，在顯示屏上會出現一個更小的窗口，用戶可以選擇接受或拒絕捕捉的瞬態信號，只有接受的信號才會在頻譜中進行運算。
變焦FFT
在變焦頻譜分析下，用戶可以獲得非常高的頻率分辨率，無需計算整個頻譜。COCO在用戶定義的一個變焦頻帶內，計算頻響函數，相干函數，自功率譜和相位譜。
頻率響應?(FRF)
spider-80X可以進行FRF分析，它是計算穩態振蕩激勵的結構響應的函數。動態信號分析的一個重要應用就是描述物理系統的輸入-輸出關系。在線性系統下，如果系統的頻率響應函數已知，那么一個已知的輸入便可以預知輸出。
時間波形記錄
除了保存頻譜信號外，spider-80X也可以記錄時間波形，在采樣率高達102.4KHZ下，不同類型的傳感器獲得原始信號都可以顯示和記錄。
實時數字濾波
實時數字濾波用于數據的處理過程。用戶用提供的圖形設計工具設計濾波器模型，然后上傳濾波設計參數到前端用于實時計算。圖形設計工具在縱軸以dB為單位，橫軸以相對頻率來描繪濾波器的功能。
遠程狀態監測軟件(RCM)
RCM是為遠程監控在本地網絡中無法配置的設備或結構而設計的。遠程狀態監測的常見應用和實例包括監測設備運輸期間的振動，監測靠近軌道或道路的橋梁和結構上的振動，以及監測由地面上的旋轉風車引起的振動。
倍頻程分析和聲級計?(SLM)
倍頻程濾波器和聲級計都是基于高精度實時濾波器實現的。FFT頻譜分析，倍頻程分析和聲級計分析都可以同時進行。
自動測試計劃和閾值測試
自動閾值測試功能允許spider 前端進行自動閾值檢查時間或頻譜信號。這個功能在PC聯機模式和黑盒模式下都支持。閾值信號是在PC上的EDM軟件進行設計的。在閾值測試中有四大要素：被測信號，上下限，測試計劃和測試日志。
沖擊響應譜(SRS)
用最大—最大、負向最大、正向最大分析計算所有通道的沖擊響應譜。在此，需要一個參考圖形。
The post EDM 動態信號分析軟件（DSA） appeared first on 杭州銳達數字技術有限公司.
]]>The post 振動控制系統軟件（VCS） appeared first on 杭州銳達數字技術有限公司.
]]>- 路譜仿真（TWR）
- 高加速壽命試驗 (HALT/HASS)
- 隨機振動控制的多分辨率控制功能
- 波形編輯
- MIMO多軸振動控制
隨機
隨機振動控制可提供精確的實時多通道控制，控制動態范圍達90分貝，多達512個通道可啟用控制，監控和記錄時間流信號。
正弦掃頻控制
正弦掃頻振動控制提供精確的實時多通道控制，它提供一個純粹不失真的正弦波，動態范圍高達100分貝，多達512個通道可啟用控制，監測和時間數據記錄。
瞬態時間歷史 (TTH)
針對地震模擬的應用，TTH振動器控制匹配任何用戶定義的瞬態波形。時間波形可以以各種形式導入到EDM里，縮放、編輯、數據重采樣、高通低通濾波設計，它可以被復制到一個特定的振動器中。
正弦振蕩
正弦振蕩是一個手動控制正弦輸出的診斷工具，而系統顯示各種時間信號和頻譜。隨機激勵可作為檢測功能。閉環選項啟用時，正弦振蕩本質上是一個帶更多手動控制功能的有限正弦控制器。
多正弦控制
多正弦控制能同時進行多個正弦頻段的掃頻 , 并確保可以激發結構的多諧振頻率 。采用多正弦激勵, 可以顯著降低正弦測試所需的時間。獨立跟蹤濾波器分別應用于每個頻段。
隨機加隨機
多達12個獨立的窄帶信號可以疊加在寬帶隨機信號上，每個窄帶信號都有自己的掃頻計劃和范圍，它們可以通過一個預定義的計劃或手動開啟和關閉。
共振搜索和駐留 (RSTD)
共振搜索功能可以從峰值傳遞信號中確定共振頻率，駐留類型（固定型，跟蹤駐留和相位跟蹤駐留）可手動，或共振搜索完成后自動執行。
沖擊響應譜(SRS)合成和控制
沖擊響應譜合成和控制提供被測的沖擊響應譜與目標譜和所需響應譜相匹配。
正弦和隨機的多點振動控制
此選項使系統同時輸出兩個隨機驅動信號，來控制兩個振動器。每個驅動和控制信號間的相位差是進行實時計算和操作的。該選項支持兩種振動器系統，無論是安裝在推拉或并聯的裝置都支持。
地震波試驗控制
地震試驗控制可以滿足一個振動目標所需的響應譜(RRS)。使用矩形波或有型的隨機類型小波，并根據用戶指定的沖擊響應譜SRS參考輪廓自動合成波形。警報和中止容限可應用于任何有效通道，增強了精密測試制品的安全性。
正弦加隨機
多達12個獨立的掃頻正弦信號可以疊加在寬帶隨機信號上，每個掃頻正弦信號都有自己的掃頻計劃和范圍，它們可以通過一個預定義的計劃或手動開啟和關閉。
正弦總諧波失真（THD）測量
這個選項增加了控制和輸入信號計算總諧波失真的能力。在預定義的范圍內，當驅動信號階躍或正弦掃頻時，THD就會產生。
路譜仿真（TWR）
路譜仿真（TWR）提供精確、實時、多通道的長時間波形重復。TWR包括波形編輯器，它可以靈活地導入和編輯時間波形信號。
隨機振動控制的多分辨率控制功能
EDM在隨機振動中提供多分辨率功能，在高頻范圍內應用選定的頻率分辨率，在低頻范圍內應用8倍的頻率分辨率。軟件計算了低頻和高頻范圍的截止頻率。用戶還可以選擇幾個相鄰頻率以避免系統諧振或反諧振。
峰度控制和削波
風度控制可以提供一個更具破壞性的非高斯隨機控制時間的歷程。獨特的專利技術可以產生一個非高斯控制時間的歷程，從而精確地保持頻譜的形狀。 削波夾緊驅動信號以最大化功率放大器的額定功率.
經典沖擊控制
經典沖擊控制對瞬態信號提供精確、實時、多通道的控制和分析。經典脈沖形狀包括半正弦，鋸齒形，三角形，梯形等。
瞬態時間歷史信號（TTH）和路譜仿真（TWR）的波形編輯
文件定義：任何現存的信號都被當作一個導入的文件，定義為一個控制。
多個振動臺監控(MSC)
多振動臺監控(MSC)是由晶鉆EDM7.0和以上軟件版本提供的一個獨特的功能。EDM MSC功能使用戶能夠從一個PC主機查看和監控多個振動臺試驗。用戶可以觀察試驗狀態，從不同的振動臺系統查看不同信號，并從一個集成的應用程序向每個振動控制器發送命令。MSC特性對于生產應用需求特別有用，從而提高了效率和簡化了操作過程。最多可以同時訪問12個振動控制器。
The post 振動控制系統軟件（VCS） appeared first on 杭州銳達數字技術有限公司.
]]>The post Spider-80X 機械設備狀態檢測和動態數據采集系統 appeared first on 杭州銳達數字技術有限公司.
]]>SPIDER-80X 機械設備狀態監測系統和動態數據采集系統
SPIDER -80X 機械設備狀態檢測系統
Spider-80X專為機械設備狀態檢測設計。每個前端有八個模擬輸入通道和兩個通道，也可以通過軟件為旋轉機械分析選擇轉速計的輸入。Spider-80X輸入提供絕對/差異 和AC/DC/IEPE 耦合選擇；計費模式是可以選擇的。Spider-80X提供相同的IEEE 1588時間同步以太網鏈接可用于所有晶鉆儀器公司的Spider產品和數據存儲的4G閃卡。多個Spider-80X前端可以使用Spider-HUB模塊（eight-into-one）鏈接一起；存儲空間通過增加Spider-NAS模塊提升250G。一個Spider-80X系統可以多達512通道。Spider-80X每個模塊具有動態數據采集功能，它將動態采集的數據實時分段存儲到服務中，利用EDM-Cloud平臺顯示與查看。
基于云技術的遠程監控系統
EDM-Cloud 結合Spider-80X系統專為機械狀態遠程監控設計的。用EDM-Cloud系統，現場測試和測試工程師可以遠隔重洋。任何一個通常的EDM測試都能被納入一個測試系統，在辦公室舒服的開發，然后發送到遙遠的Spider前端。對各種標準檢測測量；測試在當地的Spider上運行。測試結果可以實時的在世界各地查看。EDM Cloud 設計為遠程使用Spider前端做振動及其它測量基于服務器的軟件。應用包括空調機監控，風力發電機組振動和狀態監控，橋梁和鐵路的振動檢測、隧道聲音檢測等。在電腦、iPad、智能手機上，通過打開一個Web瀏覽器，用戶能直接查看實時或歷史數據。
軟件功能
Spider 80X機械狀態檢測系統，配置在一個64通道以上，Spider-80X可擴展到512通道
圖1: 使用局域網配置遠程機械狀態監測系統
圖2: 使用互聯網配置遠程機械狀態監測系統
