振動控制系統軟件
單軸控制、MIMO控制、三綜合測試系統
晶鉆儀器振動測試系統（VCS）軟件的設計適合于寬振動范圍和沖擊測試客戶。可用于三綜合振動試驗系統，可定制的報告模板通過單擊允許用戶在XML, OpenOffice, PDF or Microsoft Word生成報告。晶鉆儀器可以直接訪問從虛擬儀器,Matlab或其他定制的軟件。Spider-80X、Spider-80M、Spider-81在Linux, iOS和Windows操作系統上運行。該軟件支持2到512個通道的輸入，且具備多個驅動輸出的能力。振動控制解決方案包括:
- 路譜仿真（TWR）
- 高加速壽命試驗 (HALT/HASS)
- 隨機振動控制的多分辨率控制功能
- 波形編輯
- MIMO多軸振動控制

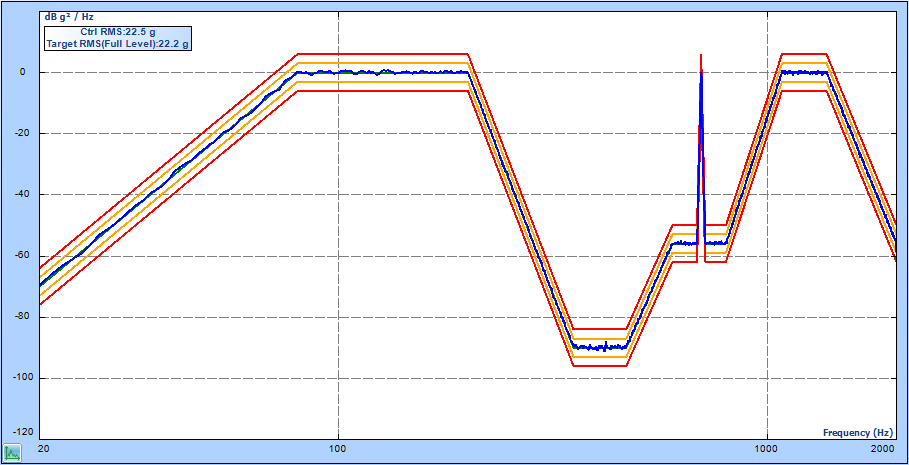

隨機
隨機振動控制可提供精確的實時多通道控制，控制動態范圍達90分貝，多達512個通道可啟用控制，監控和記錄時間流信號。
正弦掃頻控制
正弦掃頻振動控制提供精確的實時多通道控制，它提供一個純粹不失真的正弦波，動態范圍高達100分貝，多達512個通道可啟用控制，監測和時間數據記錄。
瞬態時間歷史 (TTH)
針對地震模擬的應用，TTH振動器控制匹配任何用戶定義的瞬態波形。時間波形可以以各種形式導入到EDM里，縮放、編輯、數據重采樣、高通低通濾波設計，它可以被復制到一個特定的振動器中。
正弦振蕩
正弦振蕩是一個手動控制正弦輸出的診斷工具，而系統顯示各種時間信號和頻譜。隨機激勵可作為檢測功能。閉環選項啟用時，正弦振蕩本質上是一個帶更多手動控制功能的有限正弦控制器。
多正弦控制
多正弦控制能同時進行多個正弦頻段的掃頻 , 并確保可以激發結構的多諧振頻率 。采用多正弦激勵, 可以顯著降低正弦測試所需的時間。獨立跟蹤濾波器分別應用于每個頻段。
隨機加隨機
多達12個獨立的窄帶信號可以疊加在寬帶隨機信號上，每個窄帶信號都有自己的掃頻計劃和范圍，它們可以通過一個預定義的計劃或手動開啟和關閉。
共振搜索和駐留 (RSTD)
共振搜索功能可以從峰值傳遞信號中確定共振頻率，駐留類型（固定型，跟蹤駐留和相位跟蹤駐留）可手動，或共振搜索完成后自動執行。
沖擊響應譜(SRS)合成和控制
沖擊響應譜合成和控制提供被測的沖擊響應譜與目標譜和所需響應譜相匹配。
正弦和隨機的多點振動控制
此選項使系統同時輸出兩個隨機驅動信號，來控制兩個振動器。每個驅動和控制信號間的相位差是進行實時計算和操作的。該選項支持兩種振動器系統，無論是安裝在推拉或并聯的裝置都支持。
地震波試驗控制
地震試驗控制可以滿足一個振動目標所需的響應譜(RRS)。使用矩形波或有型的隨機類型小波，并根據用戶指定的沖擊響應譜SRS參考輪廓自動合成波形。警報和中止容限可應用于任何有效通道，增強了精密測試制品的安全性。
正弦加隨機
多達12個獨立的掃頻正弦信號可以疊加在寬帶隨機信號上，每個掃頻正弦信號都有自己的掃頻計劃和范圍，它們可以通過一個預定義的計劃或手動開啟和關閉。
正弦總諧波失真（THD）測量
這個選項增加了控制和輸入信號計算總諧波失真的能力。在預定義的范圍內，當驅動信號階躍或正弦掃頻時，THD就會產生。
路譜仿真（TWR）
路譜仿真（TWR）提供精確、實時、多通道的長時間波形重復。TWR包括波形編輯器，它可以靈活地導入和編輯時間波形信號。
隨機振動控制的多分辨率控制功能
EDM在隨機振動中提供多分辨率功能，在高頻范圍內應用選定的頻率分辨率，在低頻范圍內應用8倍的頻率分辨率。軟件計算了低頻和高頻范圍的截止頻率。用戶還可以選擇幾個相鄰頻率以避免系統諧振或反諧振。
峰度控制和削波
風度控制可以提供一個更具破壞性的非高斯隨機控制時間的歷程。獨特的專利技術可以產生一個非高斯控制時間的歷程，從而精確地保持頻譜的形狀。 削波夾緊驅動信號以最大化功率放大器的額定功率.
經典沖擊控制
經典沖擊控制對瞬態信號提供精確、實時、多通道的控制和分析。經典脈沖形狀包括半正弦，鋸齒形，三角形，梯形等。
瞬態時間歷史信號（TTH）和路譜仿真（TWR）的波形編輯
文件定義：任何現存的信號都被當作一個導入的文件，定義為一個控制。
多個振動臺監控(MSC)
多振動臺監控(MSC)是由晶鉆EDM7.0和以上軟件版本提供的一個獨特的功能。EDM MSC功能使用戶能夠從一個PC主機查看和監控多個振動臺試驗。用戶可以觀察試驗狀態，從不同的振動臺系統查看不同信號，并從一個集成的應用程序向每個振動控制器發送命令。MSC特性對于生產應用需求特別有用，從而提高了效率和簡化了操作過程。最多可以同時訪問12個振動控制器。
