CoCo系列動態信號分析儀是一個理想的沖擊測試系統，其功能包括觸發，平均，加窗，以及計算頻率響應和相干系數等等。

Coco是沖擊測試的理想產品

簡潔的用戶界面包括了數據采集模式中所有需要的功能

瞬態捕捉（transient capture）是在動態信號采集中使用最為廣泛的一個功能。在CoCo中，瞬態捕捉在采集 模式（acquisition mode）中設定。采集模式中定義了如何把連續的數據流劃分成一幀一幀的數據塊。用戶通過采集模式設置數據觸發 （trigger）和重疊（overlap），在原始數據通過采集模式任務之前，CoCo相當與一個數據采集設備，而在采集模式后，coco就相當與一個 分析設備。

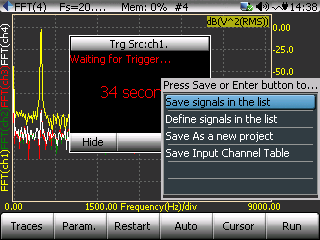

瞬態捕捉功能

除了采集模式，用戶必須在CSA編輯器中至少定義一個原始通道作為觸發使能對象。觸發使能對象是指可以作為觸發源的原始信號通道，這些定義可以傳遞到CoCo設備中。在運行中，其中的一個預定義的觸發使能對象可以被選為觸發源。

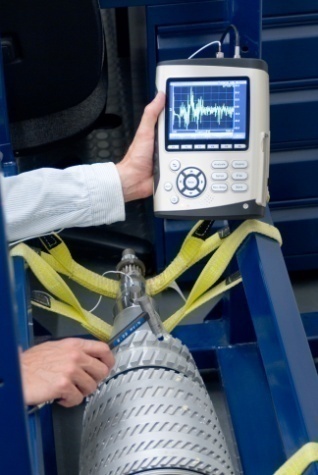

力錘沖擊試驗

典型的力錘必須包括一個可以分析傳遞函數（FRF）的分析設備。FRF是用來做模態分析時基本的數據，其中也包括了被測對象的自然響應頻率和阻尼系數。另外，這些數據可以被導入第三方的模態分析軟件來完成振型的分析。

力錘沖擊法是用來測試傳遞函數中最常用的一個方法。利用力錘作為一個激勵源給測試對象一個瞬態的的激勵，并引起被測物體在一 定頻帶范圍內的振動響應，這個響應可以被信號分析儀捕捉并分析。這個頻帶的范圍與力錘有關，包括其大小，材料。沖擊信號和響應信號都將被分析儀捕捉并且記 錄下來，然后分析儀將根據上述兩個信號計算出物體的傳遞函數來。

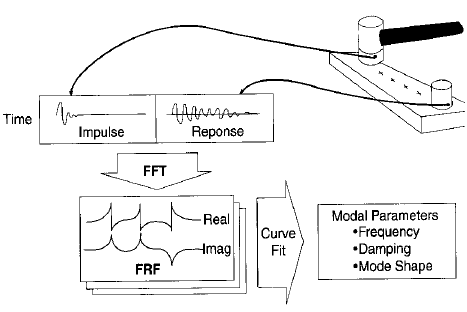

典型的沖擊實驗和相關的數字處理

對于沖擊測試，以下設備是必需的：

1. 一個力錘激勵裝置。使用CoCo時我們推薦使用一個集成IEPE傳感器的力錘，這樣可以允許傳感器的輸出直接和CoCo輸入無縫連接。

2. 被測物體中需要安裝一個或者一個以上的加速度傳感器，同樣的，帶有IEPE模式的傳感器可以直接與CoCo相連接。

3. CoCo分析設備（DSA 模式）

4. CoCo分析儀可以通過傳遞函數得出被測物體的共振頻率和阻尼系數，這些數據與第三方模態分析軟件結合可以得到物體的振形來。

多物體結構可以進行沖擊測試，當然，用多少大的力錘，以及用多少大的力，是需要根據被測物體的大小和質量決定的，小質量物體使用小力錘，大質量物體使用大力錘。以下是一個典型的力錘沖擊測試信號。

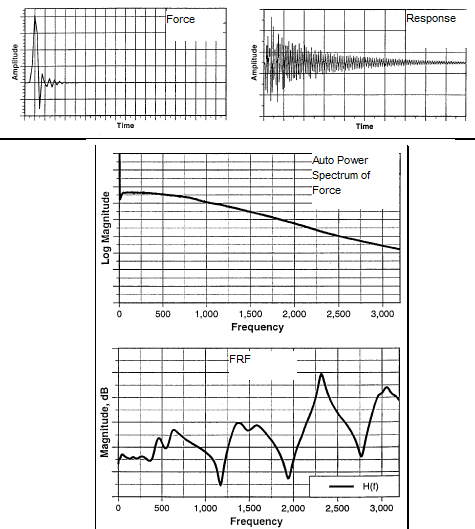

典型的沖擊試驗的數據，左上為激勵的瞬態抓捕信號，右上為響應的瞬態抓捕信號

下方是FRF頻譜圖。

沖擊測試分析設置

一下設置在沖擊測試中用到：

1. 觸發設置：包括捕捉信號中設置觸發水平和前向觸發的水平。這對于分析時使用的FFT及其加窗非常的重要。為了保證整個信號被抓捕到，分析儀必須也能抓捕到?jīng)_擊發生時刻前一段時間的信號。

2. Force&exponential窗：force窗和exponential窗是在沖擊試驗中普遍使用的兩種窗，這些窗是進行FFT分析之前加在時域的原始信號上。

Force窗用來移去激勵信號中的噪聲，理想情況下，一個激勵信號在采樣幀內只有一小 部分為非零值，而在其他地方都應為零值，這些地方的非零值則可以被認為是噪聲。 Coco使用了獨特的方法加上force窗。

Exponential窗被用在響應信號上。主要的作用是減小響應譜的譜泄露。

3. 接受 /拒絕（accept/reject）：由于沖擊測試對于操作者進行錘擊的技巧上有一定的要求，而傳遞函數的測試也需要進行平均操作，而在現代的FFT分 析標準中，傳遞函數的一次測試中至少要包含4次的平均運算。在整個過程中，可能在其中的一兩次出現了不當?shù)那脫簦ㄌ兀p或者重復敲擊），因此對于分析 設備來講，應該允許用戶自己判斷當前敲擊信號的可接受度，并且可以選擇接受此次敲擊或者放棄此次敲擊。因此，接受/拒絕功能避免了一兩次不當敲擊破壞整次 的測量過程，提高了工作的效率。

4. 模態阻尼估計：模態阻尼可通過共振頻率峰的寬帶來獲得，這對于任何FRF測試都是一樣的。一個好的分析設備應該提供出精確的阻尼系數評估值。Coco應用了曲線擬合的方法計算阻尼系數。這種方法減少了頻譜本身不正確或者噪聲的因素而對阻尼估計產生的不良影響。

5. 模態頻率估計：CoCo設備提供了共振頻率的估計功能。
