【主要技術指標及技術參數】

1. 流量范圍：10L/s～10000L/s （由配用的量水堰槽的種類、規格確定）
2. 累計流量：8位十進制數，累滿8位后自動回零，重計
3. 流量準確度：±5％（1%～3％配用量水堰槽的不確定，再附加上1%～2％的儀表測量誤差）
4. 測距范圍：0.4m～2m（從探頭底部起0.4m內是盲區，0.4m～2m內為測距范圍）
5. 測距準確度：±3mm （在1m量程內標定的結果）
6. 液位分辯：1mm
7. 工作環境溫度：-20℃～55℃
（交流供電，且儀表內有附加自伴熱時可以：-35℃～55℃，附加自伴熱要在訂貨時聲明）
8. 儀表防護等級：儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68
9. 供電電源：
交流供電：（220V±22V） 6W （使用儀表自伴熱時為26W）
直流供電：12V±2V 120mA [直流供電時，儀表沒有（4～20）mA輸出和繼電器動作]
交流、直流供電同時存在時，儀表使用交流供電；交流掉電，自動接通直流。
11. 儀表日歷鐘計時誤差: < 5分鐘/每月
12. 儀表數據存儲量：
每月、每天、每小時的記錄：僅記錄流量 ＞2年，附加其它儀表4路 ＞4個月
每分鐘的記錄：僅記錄流量 ＞8小時，附加其它儀表4路 ＞4小時
14. 接入其它儀表的(4～20)mA電流：
儀表內部采樣電阻： 200Ω；負端與儀表地端共接
可以接入的數量：I1、I2、I3、I4共4路
13. 可以配接的打印機：接口插座， DB25插孔
設定為“打印記錄”時：EPSON兼容（建議配用TP-μp40T）
設定為“定時打印”時：僅TP-μp40T （需用該打印機內的漢字庫）
14. (4～20)mA電流輸出：
外部負載電阻：(0～500)Ω
誤差： 0.5％ (相對儀表示值)
負端與儀表地端共接 (根據應用要求可改成懸浮地輸出)
輸出內容：流量、液位可選
15. RS-232：接口插座，DB9插針
編碼方式： 1起始位，8數據位，1停止位，有奇偶校驗位或無校驗位
波特率： 300,600,1200,2400,4800,9600,14400,19200,28800,43200,57600可選
通訊協議：怡文、金源、西交、九波等（見第十章第10節“遠程通訊”）
16. 繼電器：
控制方式： 每累計設定的m3閉合一次、液位報警、液位上限、液位下限可選
類型： 單刀雙擲 （常開、常閉）
觸點容量： AC250V 1A ；DC30V 1A

【儀表的組成及外形尺寸】

1、儀表的組成

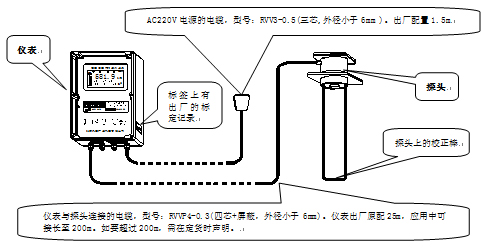

本儀表產品主要由儀表、探頭部分組成（參見圖二）；關鍵零部件采用：計算機板、顯示板、液晶屏、液位傳感器（探頭）。

圖二、儀表的組成

注意：超聲波明渠流量計應用中，必須與量水堰槽配合使用。本產品沒有提供量水堰槽。應用中根據應用現場條件，參考本說明書的第七章，或其它資料自行構造。

2、儀表的結構和外形尺寸（參見圖三、圖四）

圖三、儀表部分的外形尺寸

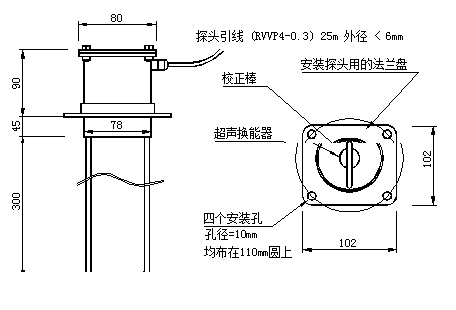

圖四、探頭部分的外形尺寸

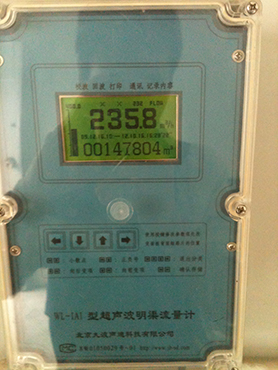

3、儀表的顯示屏（參見圖五a）

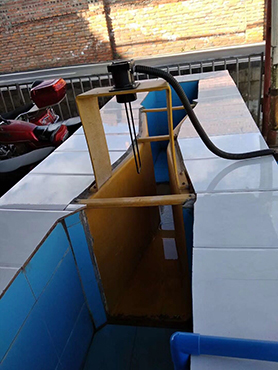

【量水堰槽構造及安裝的技術參考】

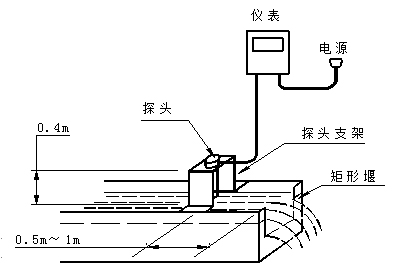

選擇量水堰槽的種類，要考慮渠道內流量的大小，渠道內水的流態，是否能形成自由流。流量小于40L/s時，一般應選擇直角三角堰。大于40L/s，一般應選擇使用巴歇爾槽。流量大于40L/s，渠道內水位落差又較大，可以選擇矩形堰。

條件允許，最好選擇巴歇爾槽。巴歇爾槽的水位-流量關系是由實驗標定出來的，而且對上游行進渠槽條件要求較弱。三角堰和矩形堰的水位-流量關系來源于理論計算，容易由于忽視一些使用條件，帶來附加誤差。

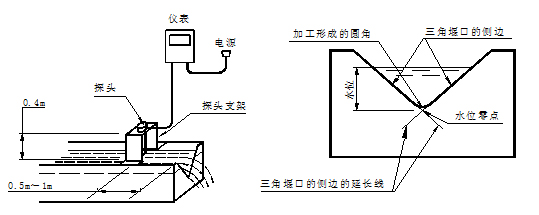

1 、直角三角堰

2 、矩形堰

3 、巴歇爾槽

非接觸式測量

傳感器不與流體接觸，不受污水的腐蝕和粘污。傳感器為ABS外殼全密封結構，耐、耐堿、耐腐蝕，在潮濕環境里可長期靠運行。

直接測流動水面

傳感器直接測流動水面的液位，不使用靜水井,可以防止因使用靜水井,污水中的懸浮物、泥沙等堵塞連通管，造成靜水井與量水堰槽內水位不一致，或因冬季結冰，形成虛假液位，從而導致流量測量錯誤。

廣泛的適應性

通過鍵盤設置儀表參數，可與各種量水堰槽配用。以適應地表明渠、地下涵管等不同的應用條件。

完整的技術支持

隨機文件提供儀表安裝方法，參數設置方法，量水堰槽構造及安裝方法，流量誤差檢定方法等。

質量可靠

本產品經過近二十年的生產、經營、完善，現場使用證明本產品性能符合污水計量使用要求。
